वायवीय ड्राइव के मुख्य घटकों में से एक के रूप में, की भूमिकावायवीयसिलेंडर औद्योगिक विकास स्वतः स्पष्ट है। लेकिन इतने सारे वायवीय सिलेंडरों का उपयोग करने के बाद, क्या आप वास्तव में उन्हें समझते हैं?
वायवीय सिलेंडर की मूल संरचना
तथाकथित वायवीय एक्चुएटर एक घटक है जो रैखिक, दोलन और घूर्णी आंदोलनों को करने के लिए तंत्र को चलाने के लिए शक्ति के रूप में संपीड़ित हवा का उपयोग करता है। आंतरिक संरचना वास्तव में क्या है यह देखने के लिए उदाहरण के रूप में सबसे अधिक उपयोग किए जाने वाले बुनियादी प्रकार के सिलेंडर को लें।

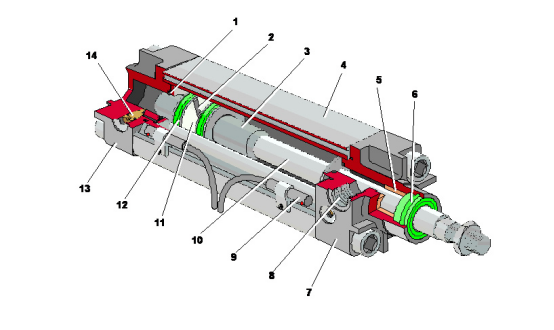

1. 3- बफर प्लंजर 2- पिस्टन 4- सिलेंडर बैरल 5- गाइड स्लीव 6- डस्ट रिंग 7- फ्रंट एंड कवर 8- एयर पोर्ट 9- सेंसर 10- पिस्टन रॉड 11- पहनने के लिए प्रतिरोधी रिंग 12- सीलिंग रिंग 13- रियर एंड कवर 14- बफर थ्रॉटल वाल्व
1) सिलेंडर बैरल
सिलेंडर बैरल का एक प्रमुख पैरामीटर इसका आंतरिक व्यास है। बैरल व्यास का आकार सिलेंडर के आउटपुट बल को निर्धारित करता है। यह सुनिश्चित करने के लिए कि पिस्टन सिलेंडर बैरल के अंदर आसानी से आगे और पीछे स्लाइड कर सके, सिलेंडर बैरल की भीतरी दीवार की सतह का खुरदरापन कम से कम Ra0.8um होना चाहिए। उच्च {{4}कार्बन स्टील ट्यूबों का उपयोग करने के अलावा, सिलेंडर बैरल सामग्री उच्च शक्ति एल्यूमीनियम मिश्र धातु और पीतल से भी बनाई जाएगी।
2) अंत आवरण
सिलेंडर बैरल के दोनों सिरे अंत कवर से सुसज्जित हैं, जिन पर सेवन और निकास पोर्ट स्थापित हैं। कुछ में बफर तंत्र भी होते हैं। पिस्टन रॉड से हवा को बाहर की ओर रिसने या बाहरी धूल को सिलेंडर बॉडी में प्रवेश करने से रोकने के लिए, अंतिम कवर पर सीलिंग रिंग और धूल प्रूफ रिंग लगाई जाती हैं। सिलेंडर की मार्गदर्शक सटीकता को बढ़ाने के लिए, रॉड के साइड एंड कवर पर एक मार्गदर्शक आस्तीन भी स्थापित किया गया है।
3) पिस्टन
सीधे चलने वाले घटक के रूप में, पिस्टन निस्संदेह एक ऐसा हिस्सा है जो दबाव में है। पिस्टन में गैस रिसाव को रोकने के लिए आमतौर पर एक पिस्टन सीलिंग रिंग लगाई जाती है। पिस्टन पर घिसाव प्रतिरोधी रिंग स्थापित की जाती हैं, जो सिलेंडर के मार्गदर्शक प्रदर्शन में सुधार कर सकती हैं।
4) पिस्टन रॉड
पिस्टन रॉड प्रत्यक्ष एक्चुएटर है और सबसे महत्वपूर्ण बल धारण करने वाला घटक भी है। इसलिए, इसके लिए सामग्री की आवश्यकताएं भी अपेक्षाकृत अधिक हैं। आमतौर पर, उच्च कार्बन स्टील या स्टेनलेस स्टील, जिस पर कठोर क्रोमियम चढ़ाना किया गया है, का उपयोग संक्षारण प्रतिरोध को बढ़ाने और सीलिंग रिंग के पहनने के प्रतिरोध में सुधार करने के लिए किया जाता है।
5) बफर प्लंगर, बफर थ्रॉटल वाल्व
बफर डिवाइस एक महत्वपूर्ण घटक है जो सिलेंडर की सेवा जीवन सुनिश्चित करता है। हम इसके विशिष्ट कार्य पर बाद में चर्चा करेंगे।
सिलेंडरों का वर्गीकरण
सिलिंडरों को एकल {{0}अभिनय सिलिंडर और डबल{1}अभिनय सिलिंडर में वर्गीकृत किया जा सकता है।
जैसा कि नाम से पता चलता है, एक एकल {{0}अभिनय सिलेंडर केवल एक तरफ हवा की आपूर्ति करता है। हवा का दबाव पिस्टन को धक्का देता है, जिससे पिस्टन रॉड फैल जाती है और स्प्रिंग या अपने वजन से अपनी मूल स्थिति में वापस आ जाती है।
एक बहुत अच्छा रूपक है. यह ऐसा है जैसे आप एक अकेले कुत्ते हैं, लेकिन आप स्क्वैश कोर्ट में जी भर कर खेल सकते हैं, यह सोचकर कि स्क्वैश गेंद दीवार के माध्यम से आपके पास वापस आ जाएगी।
डबल {{0}एक्टिंग सिलेंडर: एक डबल{1}एक्टिंग सिलेंडर पिस्टन के दोनों किनारों पर हवा की आपूर्ति करता है, और दोनों तरफ आगे और पीछे की गति हवा के दबाव के माध्यम से प्राप्त की जाती है।
और यही हमारा रूपक है जिसे बदलने की जरूरत है. आपको खूबसूरती से एक गर्लफ्रेंड मिल गई है और आखिरकार कोई आपके साथ बैडमिंटन खेल सकता है।
सिलेंडर का बफर
हमने पहले भी सिलेंडर के बफरिंग मुद्दे का उल्लेख किया था। यदि कोई बफर डिवाइस नहीं है, तो जब पिस्टन टर्मिनल पर जाता है, तो यह बड़ी गतिज ऊर्जा के साथ अंतिम आवरण पर प्रहार करेगा। पुर्जों के क्षतिग्रस्त होने में ज्यादा समय नहीं लगेगा, जिससे सिलेंडर का सेवा जीवन बहुत कम हो जाता है।
इसके अलावा, टक्कर के कारण होने वाला शोर भी बहुत तेज़ होता है। एक सिलेंडर का शोर भले ही तेज़ न हो, लेकिन किसी फ़ैक्टरी के सिलेंडर का शोर उस स्तर तक भी पहुँच सकता है जिसे मनुष्य बर्दाश्त नहीं कर सकते, जैसे कि स्टार्ट हो रहे जेट विमान के पास होना।
इस कारण से, स्मार्ट डिजाइनर ने सिलेंडर के लिए एक बफर डिवाइस बनाया। हाइड्रोलिक बफ़रिंग सबसे सरल बफ़रिंग विधि है। हाइड्रोलिक बफर सिलेंडर के सामने के छोर पर स्थापित किया गया है।
1. हाइड्रोलिक बफर डिवाइस माध्यम के रूप में खनिज तेल का उपयोग करता है और, एक अद्वितीय डंपिंग डिज़ाइन के माध्यम से, उच्च गति वाले हल्के भार से निम्न गति वाले भारी भार तक एक सहज संक्रमण प्राप्त कर सकता है।
2. रबर बफ़र्स: रबर बफ़र्स अधिक कॉम्पैक्ट रूप से स्थापित किए जाते हैं, लेकिन उनकी बफ़रिंग क्षमता स्थिर रहती है और अपेक्षाकृत छोटी होती है। इसलिए इसका प्रयोग अधिकतर छोटे सिलेंडरों में किया जाता है।

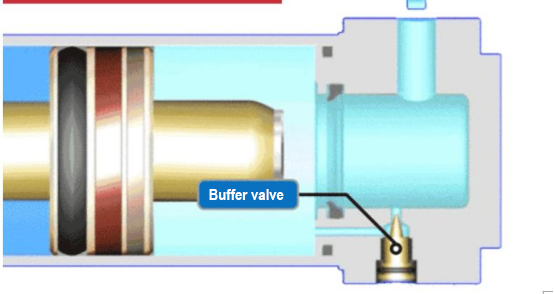

3. एयर बफरिंग। वायु बफरिंग बफर वाल्व के माध्यम से प्राप्त की जाती है। निम्नलिखित चित्र से, हम देख सकते हैं कि दीवार के अंदर की गैस को केवल बफर वाल्व के माध्यम से ही छोड़ा जा सकता है। बफ़र वाल्व की शुरुआती डिग्री बहुत छोटी है। जब पिस्टन चलता है, तो गुहा के अंदर दबाव तेजी से बढ़ता है, जिससे पिस्टन पर प्रतिकार होता है और जब तक यह बंद नहीं हो जाता तब तक इसकी गति धीमी हो जाती है।
सिलेंडर की सीमा

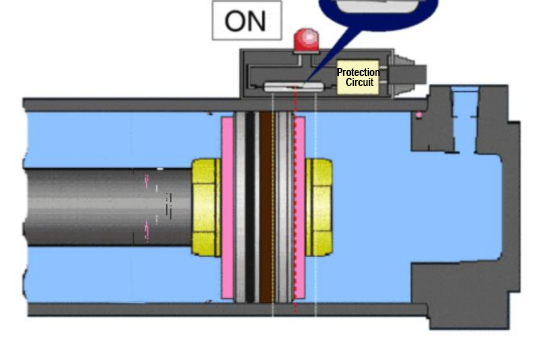

चुंबकीय स्विच एक घटक है जो यह निर्धारित करता है कि सिलेंडर अपनी जगह पर है या नहीं। यह स्विचिंग क्रिया को प्राप्त करने के लिए संबंधित सोलनॉइड वाल्व को नियंत्रित कर सकता है। जब पिस्टन चलता है, तो शीर्ष पर चुंबकीय रिंग स्विच के पास आएगी या छोड़ देगी, और स्विच में करंट चुंबकीय हो जाएगा, एक दूसरे को आकर्षित करेगा या डिस्कनेक्ट कर देगा, जिससे एक विद्युत संकेत उत्पन्न होगा।
सिलेंडर का स्नेहन
आमतौर पर सिलेंडर को लुब्रिकेट करने के दो तरीके होते हैं। एक है तेल स्नेहन, जिसमें संपीड़ित हवा के साथ चिकनाई वाला तेल मिलाना और उसे सिलेंडर तक पहुंचाना शामिल है। स्नेहन की इस विधि को निरंतर उपयोग की आवश्यकता होती है। एक बार जब यह बंद हो जाएगा तो इसका जीवनकाल तेजी से घट जाएगा। दूसरा तरीका स्नेहन के लिए ग्रीस का उपयोग करना है। वर्तमान में, अधिकांश विनिर्माताओं ने पूरी तरह से गैर{{5}तेल-गैस सिलेंडर लागू कर दिए हैं।
