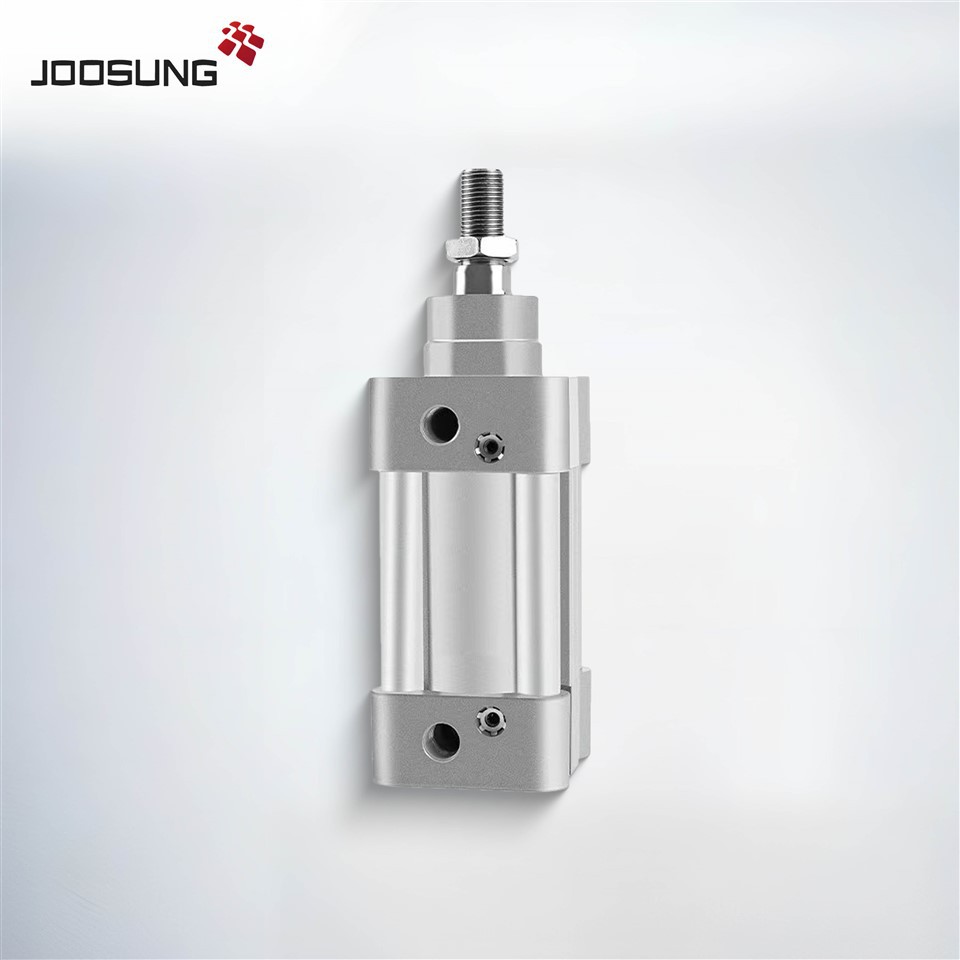

साई सीरीज़AirTac से एक हैमानक डबल - अभिनय वायवीय सिलेंडरISO15552 (पूर्व में ISO6431) आयामी विनिर्देशों के लिए डिज़ाइन किया गया है। इसमें एक अद्वितीय हैदोहरी y - आकार की सील संरचनाजो बेहतर सील लचीलापन, लंबे समय तक सेवा जीवन, और शुरुआती दबाव को कम करता है। शरीर एक से बना हैटाई - रॉड - कम एल्यूमीनियम प्रोफाइल, संक्षारण प्रतिरोध और वजन में कमी की पेशकश।
एक साथएकीकृत कुशन समायोजन, स्ट्रोक के छोर पर चिकनी मंदी हासिल की जाती है। उपलब्ध वैकल्पिक सामान में चुंबकीय सेंसर, विभिन्न माउंटिंग और उच्च - तापमान सील विकल्प शामिल हैं।
|
साई सीरीज़ वायवीय सिलेंडर कैसे ऑर्डर करें |
||||||
|
S |
ऐ |
160 |
A |
50 |
20 |
S |
|
नमूना |
जनम का आकार |
छड़ सामग्री |
सिलेंडर स्ट्रोक |
समायोज्य स्ट्रोक |
चुंबक |
|
|
AI: डबल एक्टिंग प्रकार |
32 40 50 |
रिक्त: मध्यम कार्बन स्टील |
यह कोड नहीं |
रिक्त: चुंबक के बिना |
||
|
सहायता: डबल रॉड प्रकार |
63 80 100 |
A: SUS420J2 |
S: चुंबक के साथ |
|||
|
AIJ: समायोज्य स्ट्रोक प्रकार |
125 160 200 |
B: SUS304 |
10 20 30 40 50 75 100 |
|||
की तलाश के लिएकॉम्पैक्ट और विश्वसनीय मानक सिलेंडरयह औद्योगिक स्वचालन की जरूरतों को पूरा करता है?
साई सीरीज़ऑफरआईएसओ अनुपालन, सटीक सील डिजाइन, और चिकनी कुशनिंगएक हल्के एल्यूमीनियम प्रोफ़ाइल सिलेंडर में।
आज हमसे संपर्क करेंअनुरोध करनाSAI Datasheets, CAD मॉडल और अनुकूलित उद्धरण!
|
विनिर्देश |
||||||||||
|
बोर आकार (मिमी) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
अभिनय प्रकार |
दुगना अभिनय |
|||||||||
|
तरल पदार्थ |
हवा (40μm फ़िल्टर तत्व द्वारा फ़िल्टर किया जाना) |
|||||||||
|
बढ़ते |
नमक |
बेसिक एफए एफबी सीए सीबी सीआर एलबी टीसी एफटीसी टीसीएम 1 टीसीएम 2 |
||||||||
|
Saidsaij |
बेसिक एफए एलबी टीसी एफटीसी टीसीएम 1 टीसीएम 2 |
|||||||||
|
परिचालन दाब |
0.15 ~ 1.0mpa (22 ~ 145psi) (1.5 ~ 10.0bar) |
|||||||||
|
प्रूफ का दबाव |
1.5MPA (215psi) (15bar) |
|||||||||
|
तापमान डिग्री |
-20~70 |
|||||||||
|
गति रेंज मिमी/एस |
30~800 |
30~500 |
||||||||
|
स्ट्रोक सहिष्णुता |
0 ~ 250+6 डिग्री 251 ~ 1000+ b⁵1001 ~ 1500+30} |
|||||||||
|
कुशन प्रकार |
परिवर्तनीय कुशन |
|||||||||
|
समायोज्य कुशन स्ट्रोक |
27 |
30 |
36 |
40 |
50 |
|||||
|
पोर्ट का आकार [नोट 1] |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
|||||
|
भारतीय खेल प्राधिकरणश्रृंखला मॉडल उपलब्ध मॉडल |
||||
|
एसएआई32एक्स25 |
एसएआई32एक्स50 |
एसएआई32एक्स75 |
एसएआई32एक्स100 |
एसएआई32एक्स125 |
|
एसएआई32एक्स150 |
Sai40x50 |
SAI40X75 |
एसएआई40X100 |
एसएआई40एक्स125 |
|
SAI40X150 |
SAI40X175 |
एसएआई40एक्स200 |
एसएआई40X250 |
एसएआई50X50 |
|
एसएआई50एक्स75 |
एसएआई50एक्स80 |
SAI50X100 |
एसएआई50X125 |
एसएआई50X150 |
|
एसएआई50एक्स160 |
एसएआई50एक्स175 |
एसएआई50एक्स200 |
एसएआई50एक्स250 |
SAI50X300 |
|
एसएआई63एक्स75 |
एसएआई63एक्स80 |
एसएआई63एक्स100 |
एसएआई63एक्स125 |
एसएआई63एक्स150 |
|
एसएआई63एक्स200 |
एसएआई63एक्स250 |
एसएआई63एक्स300 |
एसएआई63एक्स350 |
एसएआई80X80 |
|
एसएआई80एक्स100 |
एसएआई80एक्स125 |
एसएआई80X150 |
SAI80X175 |
एसएआई80एक्स200 |
|
एसएआई80एक्स250 |
एसएआई80एक्स300 |
एसएआई80एक्स350 |
एसएआई80एक्स400 |
एसएआई80एक्स450 |
